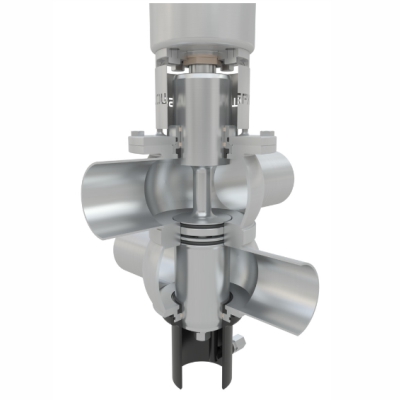

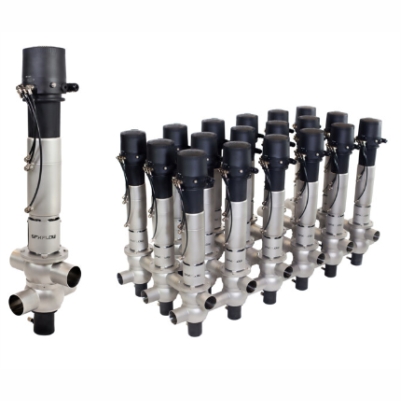

D4 – DA4 Series – Double Seat Mixproof Valves

La próxima generación de tecnología de válvulas a prueba de mezcla es el resultado del desarrollo continuo de las tecnologías de proceso APV y Waukesha Cherry-Burrell. Utilizada para la separación confiable de diferentes fluidos, la serie D4 ayuda a satisfacer las demandas de los clientes actuales de flexibilidad de producción, mayor productividad, rápido retorno de la inversión (ROI) y mejor calidad de los productos en las industrias de alimentos y bebidas, lácteos, cuidado personal y cervecería.



D4 – DA4 Series – Double Seat Mixproof Valves

Category Tag

Descripción

Alto valor, bajo costo en ciclo de vida:

  • La gama de modelos escalonados ayuda a aumentar el retorno de la inversión y alinearse con los presupuestos de los clientes
  • Todas las características estándar ofrecen un valor excepcional
  • Costos de inventario reducidos con el mismo kit de sellos utilizado en múltiples rangos de tamaños: DN40-DN65 (1.5-3.0) y DN80-DN100 (4.0)
  • La reducción de las pérdidas CIP mejora el ahorro de costes
  • Bajo consumo de aire y requisitos de suministro de aire.
  • Los puertos de carcasa largos facilitan la construcción del colector
  • La descarga integrada del sello del eje reduce la necesidad de tuberías externas
  • Inserto de repuesto disponible para actualizar fácilmente las instalaciones existentes

Desempeño confiable

  • El diseño totalmente equilibrado ayuda a prevenir bloqueos hidráulicos, soportar picos de presión y permite una dirección de flujo flexible sin golpes.
  • El peso total liviano ayuda a soportar el manejo sin herramientas de elevación
  • El actuador delgado de acero inoxidable está completamente cerrado para evitar la entrada de fluido
  • Gama de unidades de comunicación y control de bus para operación automatizada
  • No se requiere aire comprimido para su extracción y mantenimiento.

Capacidad de limpieza

  • Diseñado según los últimos estándares de higiene.
  • Limpieza por pulverización de cavidades estándar
  • Limpieza exhaustiva de sellos de contacto con el producto.

Beneficios

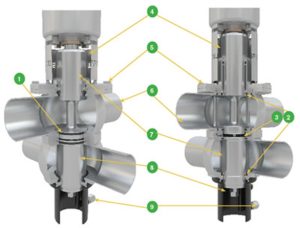

Tipo de válvula Recurso Beneficio
D4 1 Diseño de sello radial para reducir las pérdidas de fluidos del producto durante el cambio. – Ahorro de costos en producto

– Ambiente de operación más higiénico

Elija entre actuador con elevación de asiento (SL) o sin elevación de asiento (NSL) Diseño modular para satisfacer una amplia gama de necesidades de limpieza y funcionalidad.
Opciones con clasificación de riesgo disponibles (ATEX Zona 1 o 2) Proporciona un funcionamiento seguro en aplicaciones críticas
DA4 2 Sello de eje superior e inferior integrado y descarga de equilibrador -Limpieza exhaustiva de las superficies de contacto del producto.

-Ayuda a reducir las tuberías de descarga externas.

3 Los órganos metálicos controlan el flujo CIP durante la elevación del asiento. Reduce el consumo de químicos y la pérdida de agua.
El inserto de repuesto se adapta a la caja DA3+ existente Actualización sencilla a la próxima generación con funciones mejoradas
D4 and DA4 4 Diseño de horquilla abierta – Reduce la transferencia de calor desde el área del producto al actuador.

– Proporciona detección visual de fugas de sellos de eje dañados

– Protección de seguridad proporcionada para reducir los puntos de pellizco

5 Conexión de brida atornillada para inserción de carcasa – Conexión segura y resistente

– Montaje y desmontaje fiable y controlado del inserto de válvula

6 Puertos largos para facilitar la construcción del colector. Ayuda a reducir las piezas de carrete y las soldaduras para facilitar la construcción del colector.
Solo se utilizan dos tamaños de kits de sellos en toda la gama: DN40-DN65 (1,5″ – 3,0″) y DN80-DN100 (4,0″) Reduce los costos de inventario y mantenimiento.
Sensores totalmente integrados para detectar todas las posiciones críticas. – Ningún cable externo expuesto al lavado y mal manejo

– Seguridad adicional para controlar las posiciones de los asientos durante la limpieza

No se requiere aire comprimido para el mantenimiento Mantenimiento fácil y eficiente
7 Ejes superior e inferior equilibrados (de serie) – Sin bloqueo hidráulico

– Resistente a picos de presión

– Flexibilidad en cualquier dirección del flujo a través de la válvula (de arriba a abajo o de abajo a arriba) sin golpe de ariete

Pérdidas reducidas de líquido de limpieza por drenaje. – Ahorro en productos químicos y agua.

– Ambiente más limpio debido a que se derraman menos químicos y fluidos en el piso

8 Puerto de drenaje de cavidad de separación grande Menos riesgo del producto y prevención de la acumulación de presión que podría causar contaminación cruzada.
9 Conexión fija de pulverización de cavidad de descarga (de serie) – Limpieza mejorada

– Eliminación de medios residuales en la cavidad de separación cuando el CIP completo no está disponible

– Se puede utilizar una descarga de tubería rígida sin necesidad de retirarla durante el mantenimiento de la válvula.

Peso total ligero Manejo más fácil para el mantenimiento

Información adicional

Key Application

Procesamiento de alimentos y bebidas.

• Sopas y Salsas
• Sabores e ingredientes
• Salsas, Vinagres
• Refrescos/frutas y verduras
• Cervecería, Mosto, Vino
• Comida para mascotas
• Grasas y aceites, aceites animales.
• Azúcar líquida
• Cereales

Cuidado personal y procesamiento farmacéutico

• Medicamentos fluidos
• Extractos
• Cremas y lociones faciales
• Perfumes
• Jabones
• Agua de alta pureza
• Suplementos nutricionales
• Geles y líquidos para peinar el cabello
• Tintes y Alcoholes

Procesamiento químico

• Solventes, Pinturas
• Pegatinas
• Recubrimientos
• Aceites y Lubricantes
• Detergentes
• Emulsiones
• Combustibles
