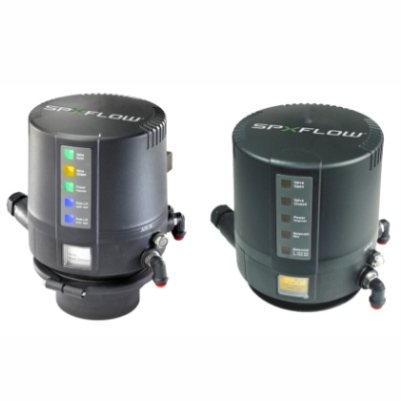

La serie CU4 es una cartera de unidades de control que permite a los usuarios procesar sus productos de forma segura, eficiente y confiable. Cada CU4 ofrece funciones y características avanzadas a un precio competitivo. Estas innovadoras unidades de control se pueden utilizar en cualquier válvula sanitaria SPX FLOW operada neumáticamente. Hay varias variantes disponibles según el tipo de válvula, el sistema de control y la interfaz de usuario:
Ventajas
- Seguridad, eficiencia, claridad y confiabilidad a un precio competitivo
- LED ultrabrillantes para una indicación clara de la posición de la válvula, la alimentación y la activación del solenoide
- Sensores de posición de alta precisión con fácil ajuste
- Solenoide de anulación manual y tornillo de ajuste para acelerar el flujo de aire del actuador
- Capacidad para modernizar y actualizar válvulas existentes.
BLV1 – HL – DN15-100; 0.50″ – 4″
Ball valve, manually operated, with feedback
 |
 |
DN15 -50; 0.50″ – 2.00″ |
DN65 -100; 2.50″ – 4.00″ |
|
DIMENSIONS mm (in) |
|
Valve Size DN (INCH) |
H |
L |
WEIGHT
KG (LBS) |
15 (0.50) |
132 (5.20) |
165 (6.50) |
4,9 (11) |
20 (0.75) |
137 (5.39) |
165 (6.50) |
5,1 (11) |
25 (1.00) |
140 (5.51) |
165 (6.50) |
5,3 (11.5) |
40 (1.50) |
154 (6.06) |
165 (6.50) |
6,4 (14) |
50 (2.00) |
162 (6.38) |
165 (6.50) |
7,8 (17) |
65 (2.50) |
234 (9.21) |
251 (9.88) |
17,9 (39.5) |
80 (3.00) |
247 (9.72) |
251 (9.88) |
20,8 (46) |
100 (4.00) |
275 (10.83) |
332 (13.07) |
38,2 (84) |
BLV1 – NC/FZ – DN15-100; .50″-4.00″
Ball valve, actuated, with turning actuator / control unit
|
DIMENSIONS mm (in) |
Valve Size
DN (INCH) |
F |
E |
H1 |
H2 |
WEIGHT
KG (LBS)
Without CU |
WEIGHT
KG (LBS)
With CU |
15 (0.50) |
88 (3.46) |
85 (3.35) |
250 (9.84) |
429 (16.89) |
3,7 (8) |
4,9 (11) |
20 (0.75) |
101 (3.98) |
85 (3.35) |
255 (10.03) |
434 (17.09) |
3,9 (8.5) |
5,1 (11) |
25 (1.00) |
114 (4.49) |
85 (3.35) |
258 (10.16) |
437 (17.20) |
4,1 (9) |
5,3 (11.5) |
40 (1.50) |
139 (5.47) |
85 (3.35) |
272 (10.71) |
451 (17.76) |
5,2 (11.5) |
6,4 (14) |
50 (2.00) |
155 (6.10) |
85 (3.35) |
280 (11.02) |
459 (18.07) |
6,6 (14.5) |
7,8 (17) |
65 (2.50) |
197 (7.76) |
135 (5.31) |
382 (15.04) |
561 (22.09) |
16,7 (39) |
17,9 (39.5) |
80 (3.00) |
229 (9.02) |
135 (5.31) |
392 (15.43) |
571 (22.48) |
19,6 (43) |
20,8 (46) |
100 (4.00) |
243 (9.57) |
189 (7.44) |
453 (17.83) |
632 (24.88) |
37,0 (81.5) |
38,2 (84) |
