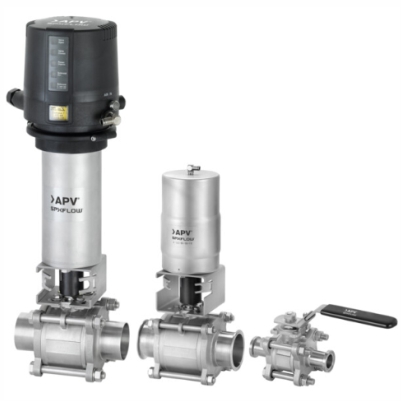

Descripción
- Construcción totalmente de acero inoxidable: cuerpo y bola forjados.
- Materiales aprobados por la FDA, incluidos asientos de PTFE reforzados
- Cavidad llena para minimizar la acumulación de residuos alrededor de la bola y el asiento.
- Apertura total de la puerta para un flujo sin restricciones en la posición abierta
- Clasificaciones de alta temperatura y presión para aplicaciones de servicio exigentes
- Actuador neumático libre de mantenimiento con pautas de “normalmente cerrado”, “normalmente abierto” o “doble acción”
- Base de montaje estándar ISO para una fácil adaptación del mango manual para actuador neumático
- Diseño de tres piezas con sellos flotantes
- Opción de manija manual con cerradura para mayor seguridad
- Disponible con opciones de unidad de control idénticas a las ofrecidas en otros tipos de válvulas para brindar apariencia, interfaz de controles y repuestos comunes en un sistema de válvulas múltiples

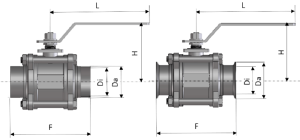

DIMENSIONS mm (in) | |||||||
Valve Size | DI | Da (WELD) | Da (CLAMP) | F | L | H | WEIGHT KG (LBS) |
---|---|---|---|---|---|---|---|
DN | |||||||
15 | 16 (0.63) | 19 (0.75) | 34 (1.35) | 88 (3.46) | 132 (5.20) | 64 (2.52) | 0,75 (1.5) |
20 | 20 (0.79) | 23 (0.91) | 34 (1.35) | 101 (3.98) | 132 (5.20) | 69 (2.72) | 0,85 (2) |
25 | 26 (1.02) | 29 (1.14) | 50,5 (1.99) | 114 (4.49) | 165 (6.50) | 69 (2.72) | 1,00 (2) |
40 | 38 (1.50) | 41 (1.61) | 50,5 (1.99) | 139 (5.47) | 194 (7.64) | 88 (3.46) | 2,20 (5) |
50 | 50 (1.97) | 53 (2.09) | 64 (2.52) | 155 (6.10) | 194 (7.64) | 97 (3.82) | 3,65 (8) |
65 | 66 (2.60) | 70 (2.76) | 91 (3.58) | 197 (7.76) | 251 (9.88) | 131 (5.16) | 7,65 (17) |
80 | 81 (3.12) | 85 (3.35) | 106 (4.17) | 229 (9.02) | 251 (9.88) | 144 (5.67) | 10,55 (23) |
100 | 100 (3.94) | 104 (4.10) | 119 (4.69) | 243 (9.57) | 332 (13.07) | 172 (6.77) | 19,15 (42) |
INCH | |||||||
0.50 | 9,4 (0.37) | 12,7 (0.50) | 25 (0.98) | 88 (3.46) | 132 (5.20) | 64 (2.52) | 0,75 (1.5) |
0.75 | 15,8 (0.62) | 19,1 (0.75) | 25 (0.98) | 101 (3.98) | 132 (5.20) | 69 (2.72) | 0,85 (2) |
1.00 | 22,2 (0.87) | 25,4 (1.00) | 50,5 (1.99) | 114 (4.49) | 165 (6.50) | 69 (2.72) | 1,00 (2) |
1.50 | 34,9 (1.37) | 38,1 (1.50) | 50,5 (1.99) | 139 (5.47) | 194 (7.64) | 88 (3.46) | 2,20 (5) |
2.00 | 47,6 (1.87) | 50,8 (2.00) | 64 (2.52) | 155 (6.10) | 194 (7.64) | 97 (3.82) | 3,65 (8) |
2.50 | 60,3 (2.37) | 63,5 (2.50) | 77,5 (3.05) | 197 (7.76) | 251 (9.88) | 131 (5.16) | 7,65 (17) |
3.00 | 72,9 (2.87) | 76,1 (3.00) | 91 (3.58) | 229 (9.02) | 251 (9.88) | 144 (5.67) | 10,55 (23) |
4.00 | 97,6 (3.85) | 101,6 (4.00) | 119 (4.69) | 243 (9.57) | 332 (13.07) | 172 (6.77) | 19,15 (42) |
